隨著自動化設備的滲透率逐漸提升,老舊生產線的升級更換，自動化設備及生產線的的市場空間也將隨之?dāng)U大，輸送線作為主要機構，是生產線上所不能或缺的基礎設施，廣州一諾智能科技（禾維3DAXIS）專業供應自動化柔性生產線，尤其是環形導軌，擁有豐富的輸送系統應用場景經驗。下面介紹我們的TSSA凸輪鏈節式-環形導軌輸送線在連接器端子自動化的應用。
隨著工業自動化程度越來越高，端子的使用范圍和種類越來越多，端子內產品組裝大多都是依靠人工完成，不僅生產效率低下，而且人工成本較高，人工組裝完成還需要對其進行檢測、分裝，浪費勞動力，現有的端子組裝設備生產效率低下，且需要多個人同時配合操作，浪費人力 。電子行業中，端子是由殼體、IC帶以及線纜焊接完成。我們這是一種端子加工的全自動生產設備。
一種端子自動組裝焊接設備，包括設置于箱體工作臺上且位于護罩內的端子殼體供料機構、搬移機械手、定位機構、翻轉移料機構、端子供料機構、焊接機構和分料機構。但是這種設備僅僅只能進行焊接，無法實現端子結構的校正功能。因?yàn)閷τ趯?shí)際生產過程中，端子的結構形式多種多樣，具有端子校正功能的設備可具有更大的靈活性。
項目的目的是克服現有技術存在的不足，提供一種端子加工全自動設備。通過以下技術方案來實現：

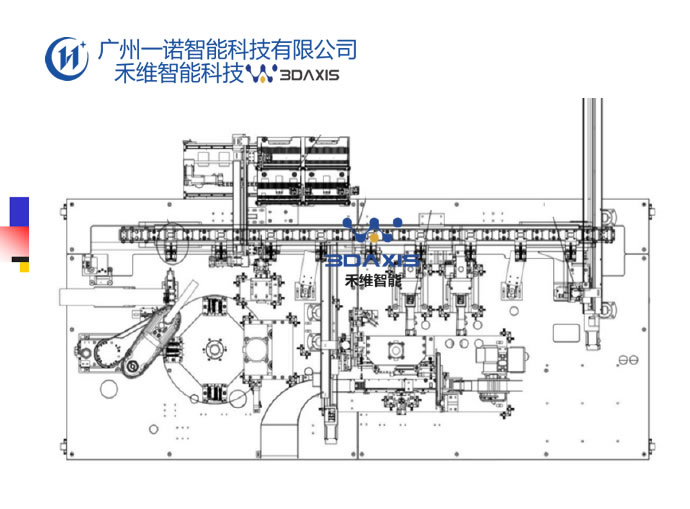

一種端子加工全自動設備，包括機臺，機臺上設有用以輸送殼體的運送機構--TSSA凸輪鏈節式-環形導軌輸送線，
沿運送機構的運動方向，機臺上依次設有用以將線纜夾持并輸送至殼體內的夾持輸送機構、用以將IC帶沖壓校正后夾持至所述殼體內的沖壓校正上料機構、用以將殼體、IC帶和線纜焊接的焊接機構以及將焊接完成后的所述殼體進行下料的下料機構。

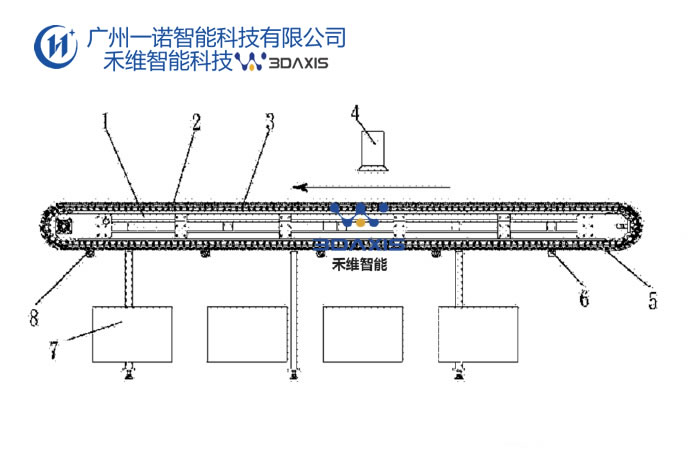

環形導軌，TSSA凸輪鏈節式-環形導軌輸送線，高頻高速的循環線運送機構包括設置在機臺兩端的轉輥，轉輥之間繞設有傳動鏈，傳動環形線上設有一組等距設置的傳動連桿滑塊，傳動滑塊上開設有與用以承載所述殼體的傳動槽。

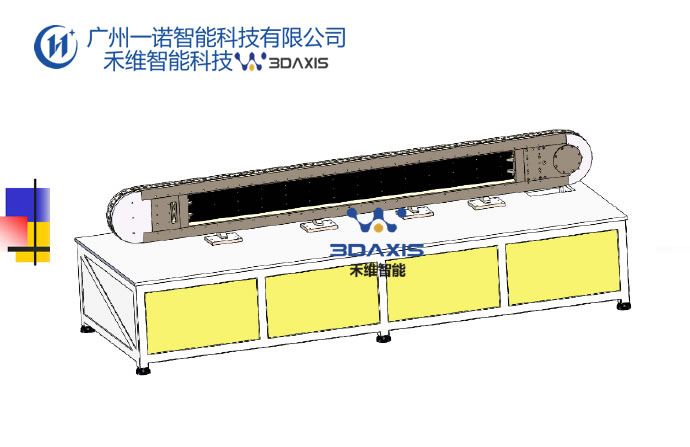

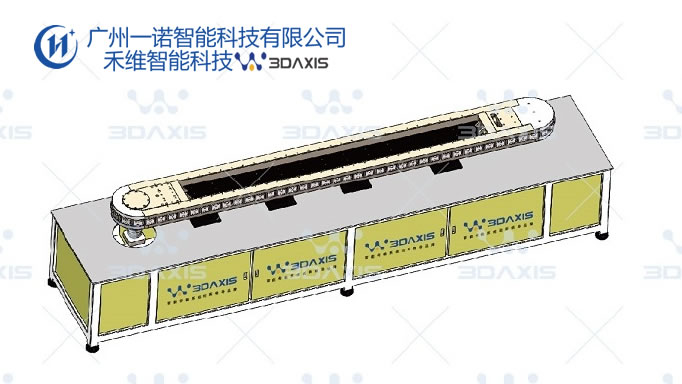

TSSA凸輪鏈節-環形導軌輸送線，高剛性，不用二次調試定位，快節拍，是一種優選的的輸送機構，夾持TSSA高頻高速線性凸輪循環線輸送機構包括基座，基座上滑動設有用以承載線纜的承載組件所述承載組件的上方設有用以將所述承載組件上的線纜夾持并輸送的輸送組件，輸送組件的運動方向與所述承載組件的運動方向空間垂直；
基座的一側設有一線纜架，線纜架上設有一可用以將所述輸送組件上的線纜進行夾持的夾持組件，
夾持組件的上方設有用以將線纜壓接至殼體內的壓接組件。
廣州一諾智能科技，深耕自動化設備行業多年，深入了解客戶的需求，能夠以客戶需求為出發點進行技術研發和產品設計，無論是端子自動化，還是其他產品的自動化組裝生產線，技術成果的針對性和實用性更強，因此可以順利實現自動化和產業化的應用，為用戶提供完整的智能化生產解決方案。
